开关电源中的安规X2电容及Y电容设计准则

X电容和Y电容都属于安规电容（Safety Capacitor），但两者的安装位置和主要作用不同。

可以简单理解为：

X电容：跨线使用
主要连接在：
L ↔ N
主要用于抑制差模噪声。

Y电容：跨隔离使用
主要连接在：
一次侧 ↔ 二次侧
或者：
一次侧 ↔ PE
主要用于抑制共模噪声。

因此，X电容和Y电容虽然都属于安规元件，但不能互相替代。

二、X2电容：主要解决差模干扰

在开关电源的交流输入端，X2电容通常直接跨接在L线和N线之间。

它与保险丝、压敏电阻、NTC热敏电阻、共模电感等元件共同组成输入保护及EMI滤波网络。

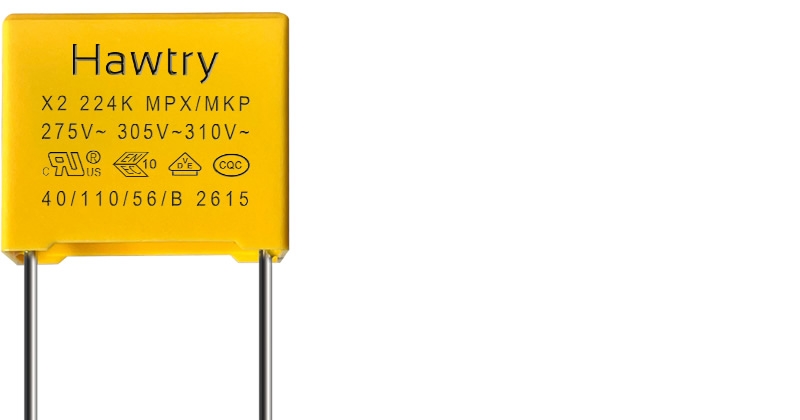

X2电容在开关电源输入端的典型应用

从电路原理来看，X2电容为高频差模干扰提供低阻抗旁路通道，使高频噪声得到有效衰减。

典型结构可以表示为：

AC L → 保险丝 → NTC → EMI滤波 → 整流桥 → DC母线

同时，X2电容跨接在L-N之间。

1. X2电容的主要作用

X2电容主要用于：

① 抑制差模噪声

② 降低电源线传导骚扰

③ 改善开关电源EMI性能

④ 减少高频干扰向电网传播

因此，在开关电源的EMI输入滤波部分，X2电容是非常常见的关键元件。

2. X2电容是不是容量越大越好？

不是。

这是实际设计中比较常见的误区。

X2电容容量增加，在某些频段能够增强滤波效果，但同时也可能带来：

输入无功电流增加

上电冲击特性变化

元器件体积增大

成本增加

某些频段EMI反而变差

因此，X2电容的容量不能简单地追求“大”。

常见规格包括：

0.047μF、0.1μF、0.22μF、0.33μF、0.47μF、0.68μF、1.0μF

实际容量应根据：

输入电压 + 电源功率 + EMI测试结果 + 滤波器参数

综合确定。

三、Y电容：主要解决共模干扰

与X电容不同，Y电容通常跨接在一次侧与二次侧之间，或者连接一次侧与PE保护地。

它的主要任务是为高频共模噪声提供合适的回流路径，从而降低共模干扰。

Y电容典型应用位置

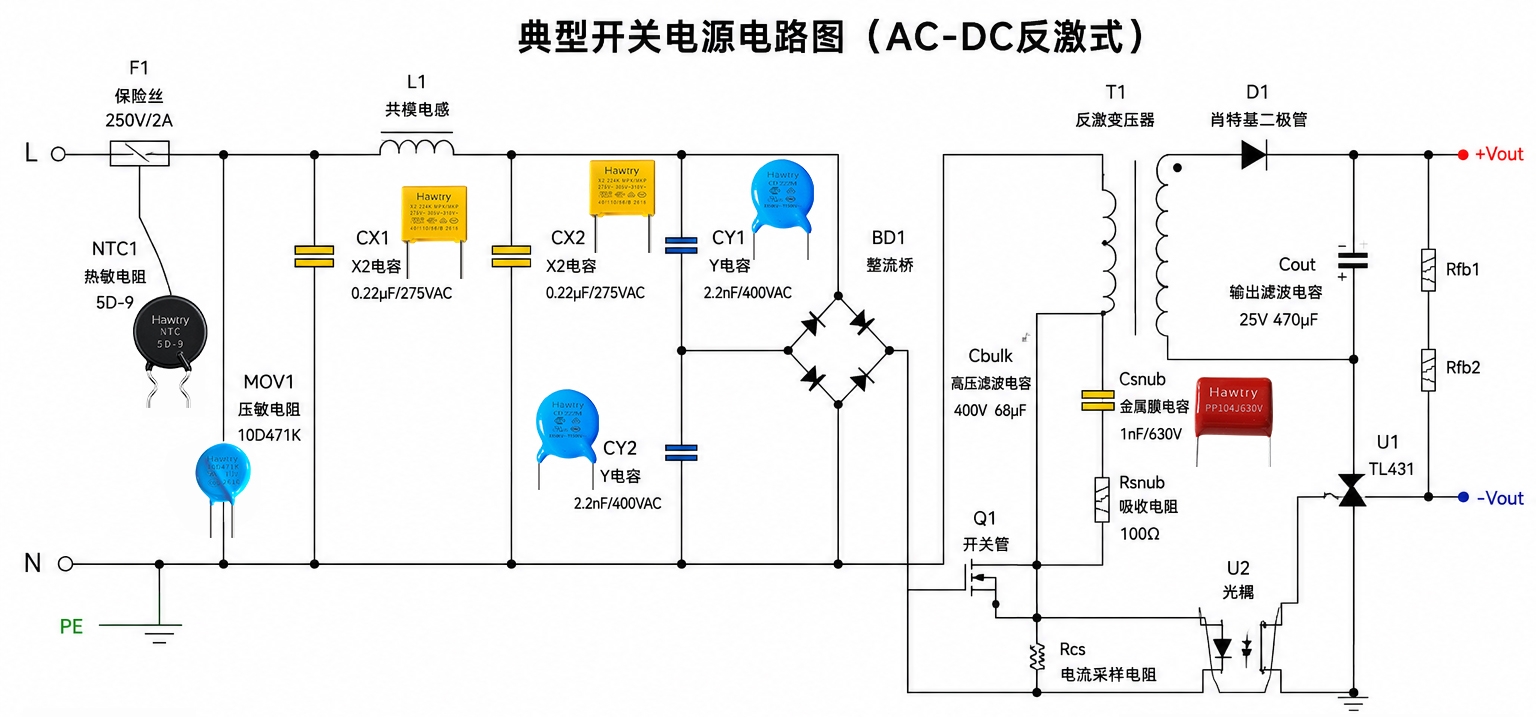

图2｜Y电容在隔离式开关电源中的典型应用

以常见的反激式开关电源为例：

AC输入 → 整流 → PWM开关 → 高频变压器 → 二次侧整流 → DC输出

Y电容可以连接在一次侧与二次侧之间，为高频共模噪声提供回路。

四、为什么Y电容不能随便增加容量？

这是Y电容设计中非常重要的一点。

因为Y电容连接的位置涉及一次侧和二次侧之间的安全隔离，因此除了EMI性能，还必须考虑漏电流和人体触电安全。

交流电路中，电容产生的容性电流可以近似表示为：

I = 2πfCV
其中：
I：交流电流
f：电源频率
C：Y电容容量
V：交流电压

由此可以看出：

在电压和频率一定的情况下，Y电容容量越大，通过电容的交流电流通常越大。

因此，Y电容不能为了追求更好的EMI效果而无限增加容量。

常见Y电容容量

实际产品中经常可以看到：

100pF、220pF、470pF、1nF、2.2nF、4.7nF

具体容量需要根据产品结构及测试结果确定。

设计时需要同时关注：

EMI性能 + 漏电流 + 安规要求

而不能只看其中一个指标。

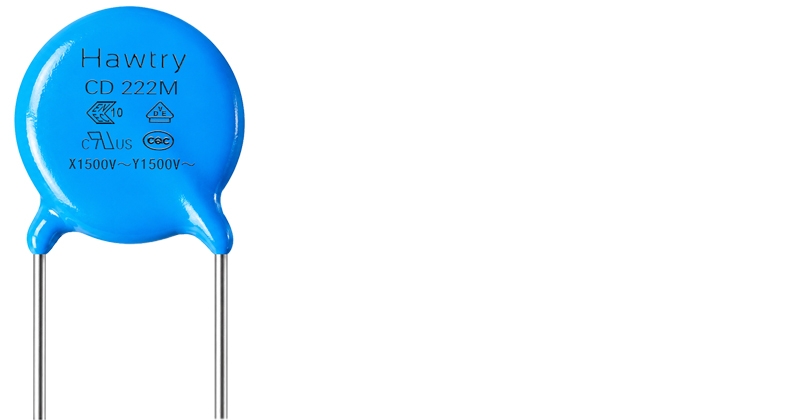

五、Y1和Y2应该怎么选择？

Y电容又分为不同的安全等级，其中工程应用中比较常见的是：

Y1
通常用于要求较高的绝缘场景，例如一次侧与二次侧之间的跨隔离应用。

Y2
常用于一次侧与PE保护地等应用场景。

需要特别注意：

不能简单地认为“Y1一定比Y2好”，然后所有位置都使用Y1。

实际选型需要结合：

工作电压

绝缘结构

过电压类别

爬电距离

电气间隙

产品安全标准

整机认证要求

进行综合判断。

六、X2、Y电容与其他安规元件如何配合？

一个完整的开关电源输入及保护电路，通常并不是单独依靠X/Y电容完成EMI和安全防护。

常见元件之间的作用可以简单归纳为：

保险丝｜过流保护
当电路发生严重异常或短路时，切断电源。

MOV压敏电阻｜浪涌保护
抑制雷击、电网切换等产生的瞬态过电压。

NTC热敏电阻｜抑制上电浪涌
降低电源刚启动时的大电流冲击。

X2电容｜差模滤波
主要抑制L-N之间的差模干扰。

Y电容｜共模滤波
主要抑制一次侧与二次侧或PE之间的共模干扰。

因此可以把它们理解成：

保险丝管“过流”，MOV管“过压”，NTC管“浪涌电流”，X电容管“差模”，Y电容管“共模”。

多个元件协同工作，才能构成完整的电源保护及EMI解决方案。

七、X/Y电容设计的5个关键原则

① 先确定安全标准
在选型之前，应首先明确产品对应的安全标准、工作电压、绝缘结构及认证要求。

安规元件不是单纯按照“电容量+耐压”来选择。

② X电容重点关注差模干扰
X2电容的容量需要结合实际EMI测试进行优化。

不是越大越好，而是要选择合适的容量。

③ Y电容重点关注漏电流
Y电容容量受到漏电流限制。

因此设计时必须同时考虑：

EMI效果与漏电流要求。

④ 选择具有相应安规认证的产品
X2、Y1、Y2均属于安全关键元件。

实际应用中，应根据产品认证要求选择具有相应认证的安规电容，并确认认证范围与实际应用条件相匹配。

⑤ PCB布局同样非常重要
即使选择了正确的X/Y电容，如果PCB布局不合理，也可能无法达到预期的EMI效果。

重点关注：

高压输入回路面积

共模干扰路径

Y电容回流路径

PE接地点

一次侧与二次侧之间的安全距离

爬电距离

电气间隙

高频开关节点布局

八、工程设计中最容易出现的4个误区

❌ 误区1：X电容越大越好
错误。

容量需要根据EMI测试及系统参数进行优化。

❌ 误区2：普通薄膜电容可以代替X2
错误。

普通薄膜电容即使容量和耐压相同，也不代表具有X2安规电容所要求的安全性能。

❌ 误区3：Y电容越大，EMI一定越好
错误。

Y电容增大可能改善部分共模噪声，但同时会增加漏电流，并受到安全标准限制。

❌ 误区4：耐压越高的Y电容就一定越安全
不完全正确。

Y电容的安全性需要综合考虑安全等级、绝缘结构、认证要求及实际工作条件。

九、总结

在开关电源设计中，X电容和Y电容看似简单，实际上同时涉及：

EMI、安规、漏电流、绝缘、浪涌及可靠性。

一句话总结：

X电容跨L-N，主要抑制差模干扰；Y电容跨隔离，主要抑制共模干扰。

而真正合理的选型原则是：

先满足安全，再优化EMI；
先确定电路结构，再确定电容量；
以标准为依据，以测试结果进行最终验证。

对于开关电源、适配器、LED驱动、储能电源、工业电源及医疗电源等产品而言，只有将电路设计、安规元件选型、PCB布局、EMI测试和安全认证结合起来，才能实现兼顾性能与安全的电源设计。
