华铸Hawtry Y电容核心接线方式与安规要点详解

Y电容作为开关电源EMC设计中不可或缺的安规器件，其接线方式与选型规范直接影响整机的电磁兼容性能与安全合规性。本文围绕Y电容的三种主流接线方式、原理图符号识别、安规选型要点以及PD快充典型应用展开详细解析，供研发工程师与方案设计人员参考。

一、Y电容三种主流接线方式

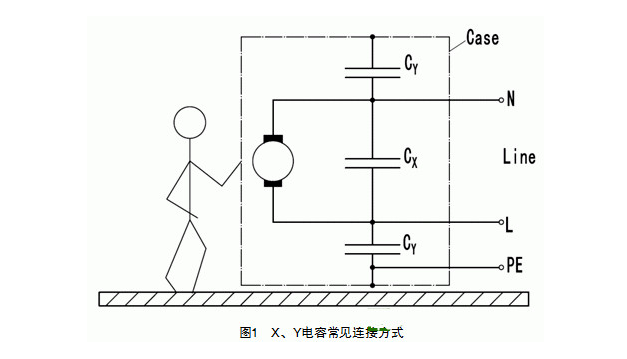

（1）AC输入侧：L→PE、N→PE（最常用，需成对使用）

• 火线（L） 接一个Y电容到保护地（PE）

• 零线（N） 接一个Y电容到保护地（PE）

作用： 滤除共模干扰，将高频噪声通过对地泄放路径导走，是开关电源输入端最基础的共模滤波配置。

关键点： L与N必须成对接入PE，以平衡漏电流，确保EMI滤波效果稳定。

（2）变压器初级地（热地）→次级地（冷地）（隔离电源必用）

• 跨接在开关电源原边地（热地）与副边地（冷地）之间

• 需选用 Y1等级（加强绝缘），条件允许时建议成对使用以提升可靠性

作用： 为变压器初次级绕组之间耦合的共模噪声提供低阻抗泄放通路，是隔离型电源实现良好EMC性能的关键接法。

（3）初级高压（L/N）→次级地（冷地）

• L、N各串一个Y电容到次级GND（冷地）

• 此方式适用于部分对EMI要求较高的电源方案

作用： 滤除初次级绕组寄生电容耦合的共模噪声，进一步优化高频干扰抑制能力。

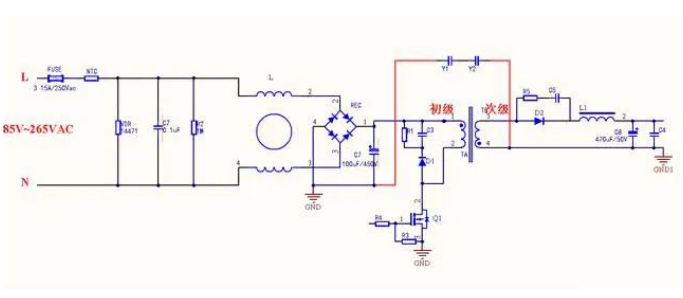

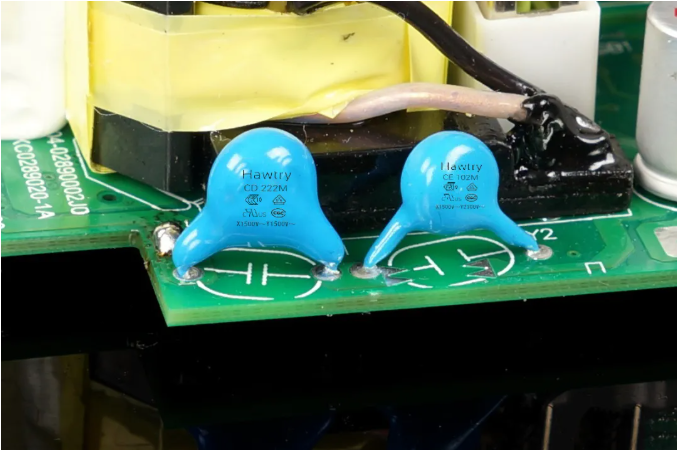

二、原理图符号与实物识别

三、安规要点（工程师必记）

✅ 安全等级选择

• 跨接初次级（热地↔冷地）： 必须选用 Y1 等级（加强绝缘，耐压更高，适用于基本绝缘或加强绝缘场合）

• L/N对PE： 通常选用 Y2 等级（基本绝缘）

✅ 容量范围

• Y电容容量一般选取 1nF ～ 4.7nF，不宜过大

• 容量过大将导致漏电流超标，无法通过安规检测（尤其是医疗设备、手持设备等对漏电流敏感的应用）

✅ 成对使用原则

• L、N两端各接一个Y电容至PE，形成对称结构

• 目的：平衡漏电流路径，提升共模抑制比（CMRR），获得更优的EMI性能

✅ PCB布局走线要求

• 短、粗、直： 走线尽量短而粗，减少寄生电感，保证高频泄放效率

• 靠近输入口： Y电容应尽量靠近电源输入端或干扰源布置

• 严控爬电距离： 严格遵守IEC 60335-1或GB 4943.1对爬电距离与电气间隙的要求，确保安规合规

•

四、PD快充典型接法（省X2电容方案参考）

在部分小型化PD快充方案中，由于空间限制无法放置X2电容时，可通过以下Y电容配置配合其他手段优化EMC：

配套措施： 配合抖频技术（频率抖动扩频）+ 共模电感（加强共模抑制）+ 加大差模电感（优化差模滤波），在上述Y电容配置的基础上，即使省去X2电容，仍可通过EMC传导与辐射测试。

提示： 省X2方案属于特定小型化场景下的工程折中，常规设计中仍建议保留X2电容以获取更优的低频差模滤波效果。

总结

华铸Hawtry Y电容全系列通过CQC、VDE、UL、ENEC国际安规认证，规格齐全，品质稳定，欢迎广大工程师选型试用。
